WEICON Casting Resin MS 1000 – смола для литья является прозрачной и очень текучей полимерной системой с высокой механической прочностью.
Подходит для широкого спектра применений. MS 1000 хорошо сцепляется с металлом, деревом, жестким пенопластом и многими пластиками.
Ее можно использовать для склеивания больших поверхностей или для ламинирования составных резьбовых втулок и винтов. Благодаря низкой вязкости система эпоксидной смолы также подходит для литья электрических компонентов.
Также может быть использована для производства волокнистых композитов, в производстве инструментов и форм, в электротехнической промышленности, в машиностроении и во многих других областях.
MS 1000 показывает хорошие результаты смачивания и проникновения в стеклоткань и, следовательно, хорошо подходит для ламинирования стекла, арамидного и углеродного волокна для производства армированных волокнами компонентов. Она может также легко сочетаться с различными наполнителями (порошкообразными, волокнистыми, тканевыми).
Свойства | WEICON Casting Resin MS 1000 |
---|---|
Время жизни (при 20°С)* | 20 мин |
Время отверждения (при 25°С) | 24 ч |
Твердость по Шору | 78±3 D |
Вязкость | 1200 mPa·s |
Соотношение компонентов по весу | 100А:20В |
Высота заливки на один рабочий шаг | 10 мм |
Температуроустойчивость | -35°С до +120°С |
*Время жизни – время жидкого состояния смеси до начала полимеризации.
Продукт предназначен для профессионального применения. Перед применением изучите инструкцию.
Подготовка поверхности
Успешное применение WEICON Смолы для литья MS 1000 зависит от тщательной подготовки поверхности. Это самый важный фактор для общего успеха. Пыль, грязь, масло, жир, ржавчина и влага или влажность оказывают “негативное влияние” на адгезию.
Поэтому перед обработкой WEICON Смолой для литья MS 1000 необходимо соблюдать следующие пункты:
Области, подлежащие склеиванию или ремонту, должны быть свободны от масла, жира, грязи, ржавчины, краски и других примесей или остатков. Для очистки и обезжиривания мы рекомендуем WEICON Очиститель поверхностей.
Гладкие и особенно сильно загрязненные поверхности должны быть дополнительно “обработаны” механической предварительной обработкой поверхности, например, шлифованием или абразивоструйной очисткой.
После каждой механической предварительной обработки поверхность следует снова очищать WEICON Очистителем поверхностей и защищать от дальнейшего загрязнения до тех пор, пока не будет нанесено покрытие.
Области, где не требуется адгезия, должны быть обработаны разделительными агентами без силикона. Для гладких поверхностей мы рекомендуем Разделительный агент жидкий F 1000 или, для пористых поверхностей, Разделительный агент воск Р 500.
После предварительной обработки поверхности WEICON Смолу для литья MS 1000 следует наносить как можно скорее (в течение часа), чтобы избежать окисления, внезапной ржавчины или новых загрязнений.

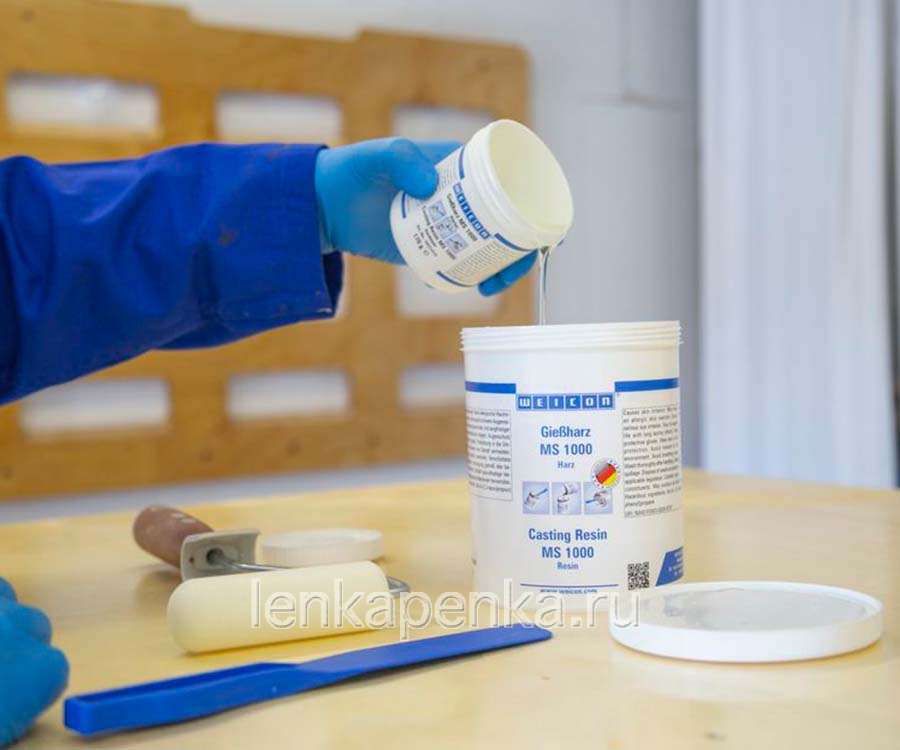

Смешивание

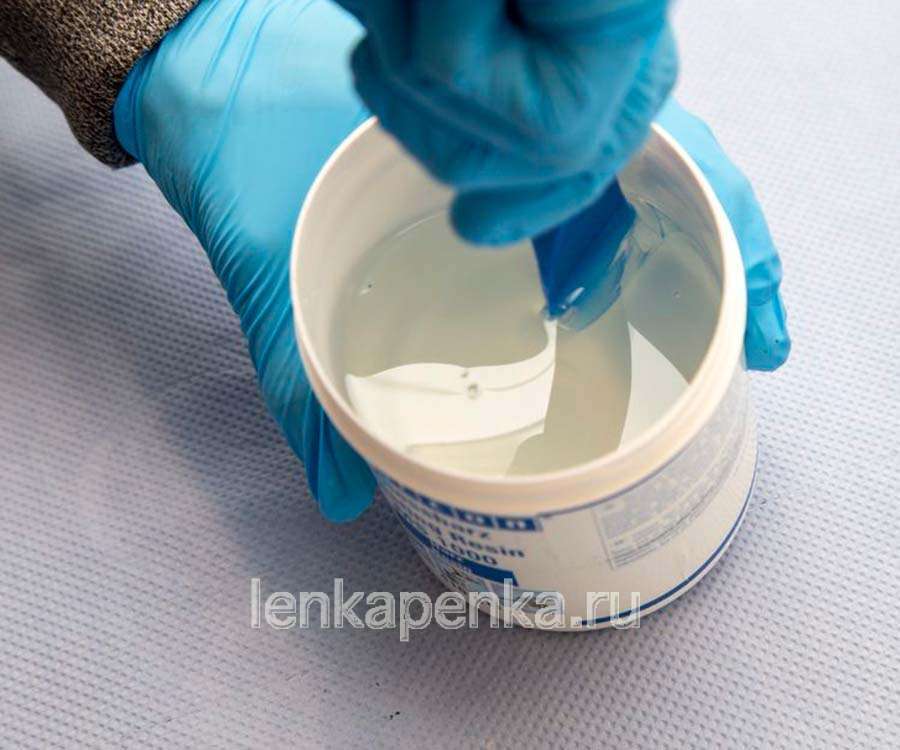

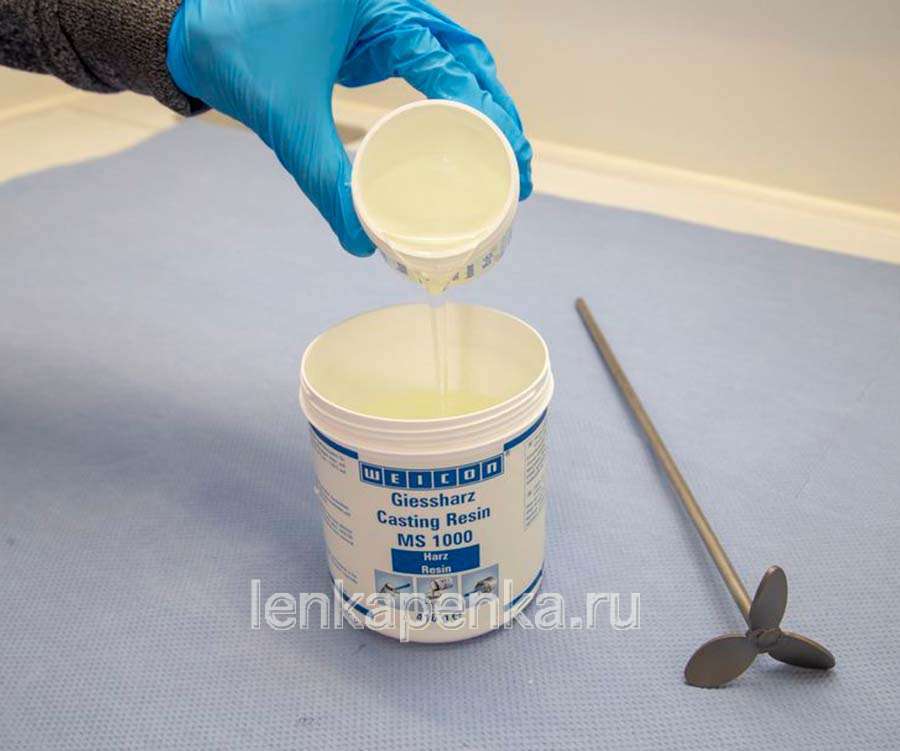

Сначала размешайте смолу. Затем тщательно перемешайте смолу и отвердитель и не допускайте образования пузырьков в течение не менее четырех минут при температуре 20°C. Для этой цели используется прилагаемый обрабатывающий шпатель или механический смеситель. С механическими смесителями следует использовать низкую скорость не более 500 об/мин. Компоненты следует перемешивать до получения однородной смеси.
Соотношение смешивания двух компонентов должно строго соблюдаться, так как в противном случае это приведет к сильному отклонению физических значений (максимальное отклонение +/- 2%). Готовьте партию только такого размера, которую вы сможете обработать в течение 20 минут.
Расчетное время жизнеспособности указано для 500 г смеси и температуре материала +20°C (68° F). При замешивании большего количества смеси время жизнеспособности уменьшается в результате выделения тепла, что типично для эпоксидных смол.
Обработка
Для обработки мы рекомендуем температуру 20°С (68°С) при относительной влажности менее 85%. Самая высокая прочность сцепления достигается, когда обрабатываемые детали перед нанесением нагреваются до >35°С.

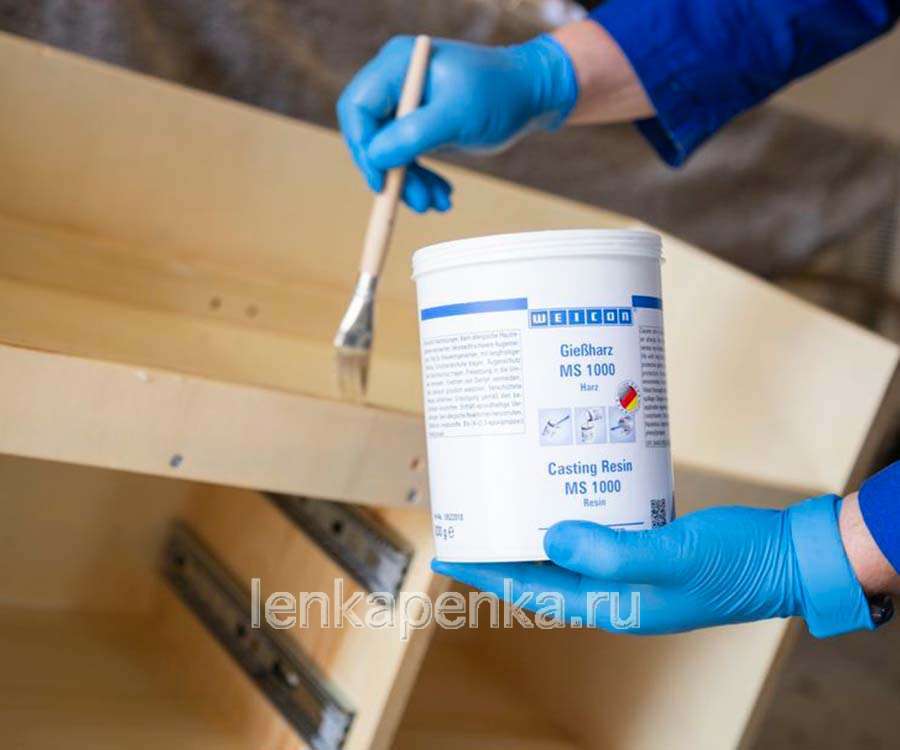

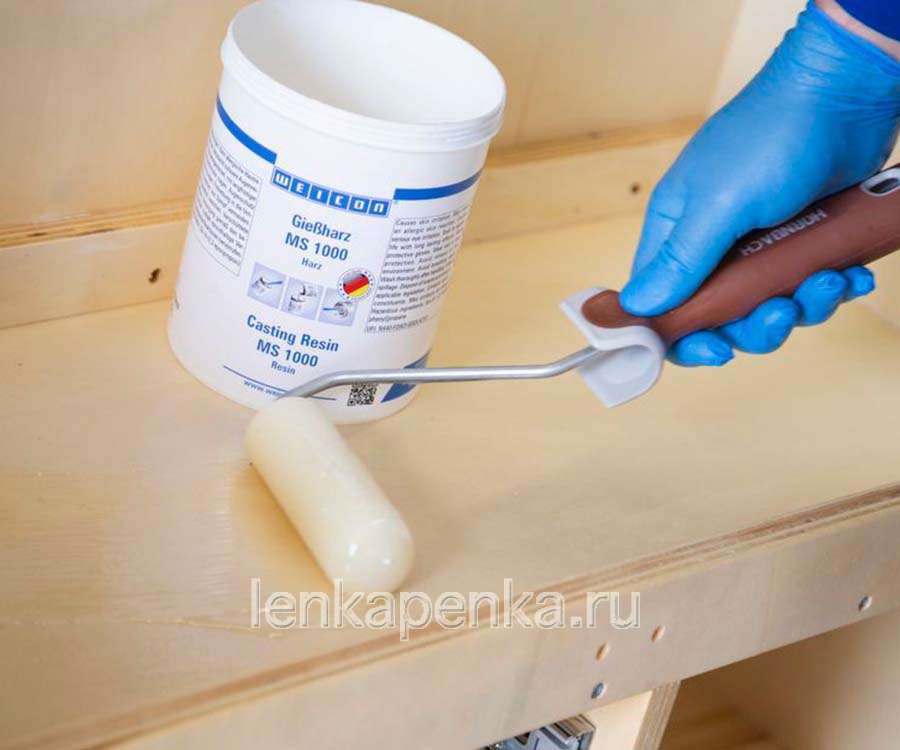

Для тонкого предварительного покрытия интенсивно нанесите WEICON Смолу для литья MS 1000 на поверхность поперечными слоями, используя контурный шпатель Flexy для достижения максимальной адгезии. Благодаря этой технике, смола хорошо проникает во все глубины трещин и шероховатостей. После этого сразу же выполняются дальнейшие нанесения, пока не будет достигнута желаемая толщина слоя. Убедитесь, что смола наносится равномерно и без пузырьков воздуха.
Отверждение
Финальная прочность достигается после 36 часов при 20°С (68° F).
При низких температурах, отверждение может быть ускорено за счет равномерного нагрева до макс. 40°C, например, с нагревательным блоком, системой горячего воздуха или тепловентилятором. Более высокие температуры сокращают время отверждения.
Применяется следующее эмпирическое правило: Каждое увеличение на + 10°С выше комнатной температуры (20°C) уменьшит время отверждения наполовину. При температуре ниже +5°C реакция между смолой и отвердителем не происходит.
Хранение
Храните WEICON Смолу для литья MS 1000 при комнатной температуре в сухом месте. Не вскрытые упаковки могут храниться при температуре от + 18°С до +28°С в течение не менее 36 месяцев после даты поставки. Вскрытые упаковки должны быть израсходованы в течение 6 месяцев.
Отзывы
There are no reviews yet
